由于每個人對發光二極管光源的要求越來越高,他們對發光二極管的出光率和光色有不同的要求,對發光強度也有不同的要求。為了滿足客戶需求和提高封裝技術,各芯片制造商也對封裝工廠提出了更高的要求,并設計出能夠更好滿足客戶需求的封裝結構,從而提高了發光二極管的外部光利用率。
不同的應用領域?qū)Πl(fā)光二極管光源提出了更高的要求,不僅對發光二極管的發光效率和光色有不同的要求,對發光角度和光強分布也有不同的要求。這不僅要求上游芯片廠開發新的半導體材料【導熱硅膠片】,改進芯片制造工藝,設計符合要求的芯片,還要求下游封裝廠提出更高的要求,設計滿足一定光強分布的封裝結構,提高發光二極管的外部光利用率。

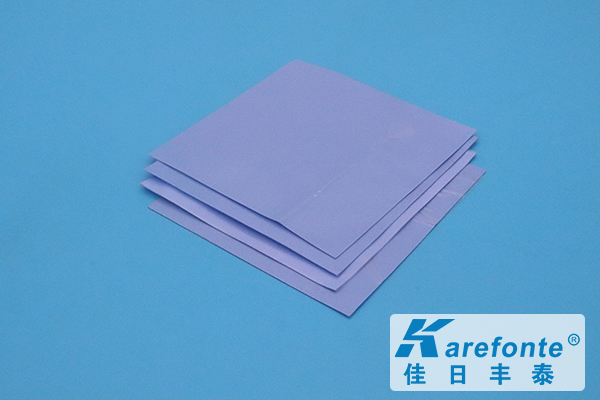

現有的散熱技術由以下部分組成:散熱鋁型材、發光二極管導熱硅膠片或?qū)峁柚?,?dǎo)熱陶瓷板、絕緣硅薄膜發光二極管燈組件、電極、發光二極管基座和發光二極管PN結。
發光二極管導熱硅板的散熱過程是:從發光二極管的PN結發出的熱源通過發光二極管基座到焊膏焊接層,再到銅鍍層,然后通過絕緣層到散熱鋁板,再到發光二極管導熱硅膠片或?qū)峁柚?,然后將熱量傳遞到散熱鋁板進行散熱,從而完成整個散熱環節。
一般來說,發光二極管燈底座的導熱系數約為80W/m . k;覆銅層的導熱系數為400瓦/米. k,鋁板的導熱系數約為1瓦/米.
k,發光二極管導熱硅膠片或?qū)峁柚膶?dǎo)熱系數一般為0.8 ~ 5.0瓦/米.
k。離發光二極管的PN結越近,熱通量越高。此外,發光二極管導熱硅膠芯片具有鋁板的橫向?qū)岷途鶞毓δ?,絕緣層的熱流密度高于導熱硅脂,可見最難散熱的是鋁板的絕緣層。
因?yàn)殇X板上的絕緣層最難散熱,所以應該通過鉆孔來去除銅涂層和絕緣層,使得鋁基底可以暴露,鋅可以沉積在暴露的鋁板上,鎳可以鍍?cè)阡\表面上,銅可以鍍?cè)阪嚿?,然后錫或金可以噴涂在銅上。經處理后,涂層附著力強,導熱性好,電鍍后可將發光二極管焊接在鋁板上。焊接完成后,發光二極管的PN結發出的熱量通過發光二極管基座到達焊膏焊料塊,然后到達鋁板,然后通過發光二極管導熱硅膠片或?qū)峁柚瑢崃總鲗?dǎo)到散熱鋁型材,然后散發到空氣中。導熱系數很小的絕緣層去除后,散熱效果大大增強,從而降低了發光二極管底座的溫度,延長了發光二極管燈具的使用壽命和穩定性。
