有機高分子材料在長期高溫環(huán)境中，會發(fā)生兩種變化。一是物理變化，如軟化、熔融等，破壞尺寸穩(wěn)定性;另一種是化學(xué)變化，如發(fā)生分解、氧化、環(huán)化、交聯(lián)、降解等反應(yīng)，破壞成分穩(wěn)定性。在低溫或超低溫環(huán)境中，高分子材料則可能出現(xiàn)硬化、脆化等現(xiàn)象。材料發(fā)生這些變化將導(dǎo)致性能下降，壽命縮短，乃至失去使用價值。評價高分子材料的耐熱性和耐寒性，即要求在使用的溫度環(huán)境中，材料在相對長時間內(nèi)不發(fā)生上述變化。

　　對于結(jié)晶度高的材料，其使用溫度主要由熔點Tm決定;對于無定型高分子材料，使用溫度主要由玻璃化溫度Tg決定。對于塑料來講，Tg是其耐熱性的標志，對于橡膠而言，Tg則是耐寒性的標志。此外，表征材料熱性能的參數(shù)還有：分解溫度Td(通常Td>Tm或Tf)和脆化溫度Tb(Tb

　　提高材料耐熱性的關(guān)鍵是提高材料的Tg、Tm和Td，主要方法為：

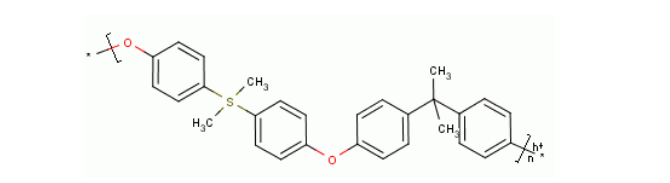

　　1、提高分子鏈的剛性，在主鏈中減少單鍵，引入共軛雙鍵或環(huán)狀結(jié)構(gòu)。大部分耐熱高分子主鏈上有此類結(jié)構(gòu)，如聚砜，Tg=190℃。

　　2、提高分子鏈的規(guī)整性，提高結(jié)晶度;或引入極性基團，使分子間產(chǎn)生氫鍵，增強分子間作用力，提高Tg。如普通的無規(guī)聚苯乙烯(a-PS)的Tg=100℃，而全同立構(gòu)聚苯乙烯(i-PS)可以結(jié)晶，其熔點Tm=240℃。

　　3、采用交聯(lián)方法，限制分子鏈運動，既提高耐熱性，又提高物理、力學(xué)性能。如輻射交聯(lián)的聚乙烯，耐熱溫度達250℃，遠高于聚乙烯的熔點;又如具有交聯(lián)結(jié)構(gòu)的熱固性樹脂，其耐熱性一般都較好。

　　4、采用復(fù)合方法，如尼龍-66的熱變形溫度約80℃，將其與30%的玻璃纖維復(fù)合后，不僅強度提高，熱變形溫度也升高到250℃。

　　5、關(guān)于橡膠材料的耐熱性。為了保證橡膠高彈性不受損，不能采用提高分子鏈剛性、或結(jié)晶、交聯(lián)等方法，原則上只能從提高分子化學(xué)鍵鍵能著手(選用耐熱橡膠品種)，使之不易發(fā)生熱降解或熱交聯(lián)。

　　改善橡膠材料的耐寒性。原則上應(yīng)考慮增大分子鏈柔順性，減少分子間作用力，削弱分子鏈中規(guī)整部分的化學(xué)結(jié)構(gòu)和組成，降低Tg，降低結(jié)晶能力。

　　主要方法有：

　　1、增塑法。采用凝固點低、粘度大、沸點高、蒸汽壓低的增塑劑，降低Tg。

　　2、改性法。改變橡膠分子鏈結(jié)構(gòu)(如順式、反式結(jié)構(gòu)比例)，降低結(jié)晶速度。硅橡膠(聚二甲基硅氧烷)是一種既耐熱又耐寒的優(yōu)良橡膠。使用溫度從-70℃到250℃，原因在于一則Si—O鍵的鍵能大(大于C—C鍵)，不易熱分解，二則其內(nèi)旋轉(zhuǎn)位壘低，分子鏈柔順性好。
