一直以來，銅質、鋁質等傳統散熱器被廣泛應用于電子器件和產品散熱，但是近期一種石墨散熱膜會取代傳統散熱器的說法甚囂塵上。經過初步調研，發現新型的高導熱系數的石墨散熱膜并非萬能藥，暫時不能下定論說它就比銅、鋁等傳統散熱材料好，只是在一定的應用條件下，它具有一定的優勢。

　　隨著電子器件以及產品向高集成度、高運算領域的發展，耗散功率隨之倍增，散熱日益成為一個亟待解決的難題。

　　散熱的基本原理 在熱力學中，散熱就是熱量傳遞，包括熱傳導、熱對流和熱輻射等幾種方式。如CPU散熱片底座與CPU直接接觸帶走熱量的方式就屬于熱傳導;常見的散熱風扇帶動氣體流動即熱對流;熱輻射指的是依靠射線輻射傳遞熱量。任何類型的散熱器基本上都會同時使用以上三種熱傳遞方式，只是側重點不同罷了。

　　我們一般散熱系統中主要依賴的還是上述的熱傳導和熱對流，其中熱傳導主要與散熱器材料的導熱系數和熱容有關，熱對流則主要與散熱器的散熱面積有關。

　　傳統散熱器

　　傳統散熱器的材質一般為鋁或者銅，散熱效果被廣為接受，目前無論是芯片封裝還是產品系統散熱，無外乎都是用這兩種材料直接散熱或者配合硅膠、風扇及流液形成散熱系統。

　　石墨散熱膜

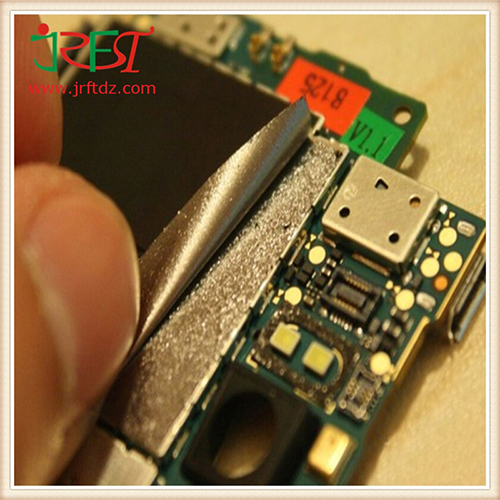

　　石墨散熱膜的主要材料是天然石墨，而天然石墨具有耐高溫，熱膨脹系數小，導熱、導電性好及摩擦系數小等優點。石墨散熱膜重點強調其熱阻比鋁低40%，比銅低20%，且能附在任何彎曲的不規則表面。目前主要可以用于LED基板、電子元器件的散熱等領域，是未來電子產品散熱的發展方向。

　　參數比較

　　石墨散熱膜從前面的描述來看具有有一定優勢，但作為散熱介質，熱阻及吸附性只是其中的一部分，其它散熱效果的優劣還要參考其他的條件來綜合判斷。比如說，石墨散熱膜這種散熱方案是否能提供一種更好的散熱方案應用于我們的產品?其散熱效果、應用場景與傳統散熱器相比有何區別?為了給出這些問題的答案，那下面就先對石墨、銅和鋁的相關參數做個比較，從參數里面找找優劣。

　　下表羅列了這幾種材料與散熱情況關系比較大的三個參數(導熱系數、比熱容以及密度)的參考值，見下表。

　　材料 導熱系數 W/mK 比熱容J/kg·K 密度g/cm3

　　鋁 200 880 2.7

　　銅 380 385 8.96

　　石墨 水平100～1500 垂直5～20 710 0.7-2.1

　　以上理論參數上，我們可以這樣來考慮： 其中導熱系數非常容易理解，通俗理解就是導熱的快慢，對于散熱器來說，當然越快越好，即數值越大越好，對于保溫材料則相反。

　　對于散熱器來說，比熱容高相對要好些，因?yàn)閷?duì)于芯片或設備產生的一定熱量，散熱器的比熱容越大，那么它吸收熱量后升高的溫度越低，即比熱容的數值也是越大越好。從這個參數來看，石墨接近鋁，幾乎2倍于銅。通俗理解的話相當于儲熱能力，也還是并沒有將熱散出去。當熱量產生不是非常大的時候，比熱容越大越好，因?yàn)闇囟壬叩某潭仍降?，但熱量持續快速增加時，比熱容對散熱的影響就不大了。

　　再就是，之所以要選擇密度，是因?yàn)槊芏冗@個參數與重量和體積相關，其中由于重量與比熱容有關，所以可以聯系起來考慮，而體積則與散熱面積緊密相關，對于鰭片式散熱片，可以認為成正比，對散熱效果也是有決定性的影響。

　　應用考慮

　　熱系統存在很多的因素，非常復雜，并不能說哪一種材質具有天生的優勢，可以解決所有的散熱問題，都會受到條件限制。即使是熱源產生很大的熱量，但只要有足夠的傳導系數，有足夠的散熱面積，足夠的對流散熱，也不會出現散熱問題。

　　也就是說，散熱要具備相應的條件，而且是一個系統條件，某種材料、某個參數可以決定散熱情況是否會變差，但不一定能夠決定是否會變好，需要去針對性地改善短板，才能提升整體狀況。比如在一個狹小密閉的空間，談散熱器的材質和參數是毫無意義的，而創造了空間對流的條件之后，還需要考慮熱阻、散熱面積、風速等等因素，看是哪個因素拖了后腿。

　　所以，可以對材料的參數進行比較，但無法單純的從參數對散熱條件進行比較。舉個例子：拿銅和石墨進行比較。假定有一個散熱系統，空間當然是有限的，所以散熱材料的體積是有限的，由于銅和石墨的密度比高達5：1，那么銅和石墨的重量比就是大約為1：5，對于一定熱量的吸收，比熱容的關系銅比石墨就算1：2，很容易看到，銅與石墨升高的溫度比為1：2.5，也就是說，對于相同的散熱器體積、相同的熱量，如果銅的溫升為1℃，那石墨散熱膜就升高2.5℃，而散熱面積是相同的，優劣很明顯。固然，這是在一定條件下，如果條件發生變化，那結果也會發生變化，況且我們的目標也不盡相同。
